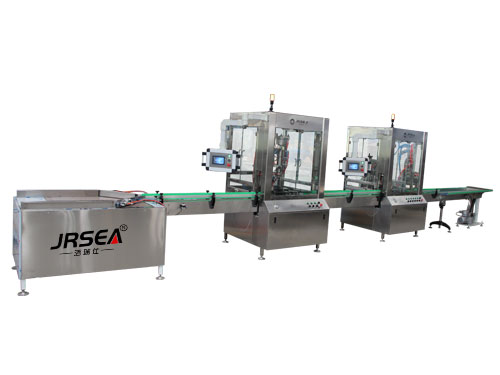

全自动气雾剂灌装机主要服务于化妆品、医药、食品、日化、石油化工等灌装行业，可以对食用油、油漆、涂料、润滑油、清洗剂、蜡油、防晒喷雾、鼻腔喷雾等进行高速、高精度的灌装。灌装线采用气压—机械传动方式，具有自动和手动两种工作模式，在自动状态下，灌装主机可以自动进行大、小流量的灌装切换以及达到设定重量后自动关闭阀门，然后通过输送带将灌装完成的气雾罐输送到下一个工序，进行上阀、封口、充气等操作。整个控制系统采用PLC、触摸屏以及智能称重仪表联网组成，充分发挥了PLC和触摸屏可靠性高、抗干扰能力强以及编程方便的优点，而称重仪表的使用使得达到重量时的控制反应更为迅速，PLC与称重仪表的通讯连接使得布线更为方便、控制输入点数也得以减少。
灌装过程采用两级控制，即在开始阶段将阀门全部打开，而在将要达到设定的灌装值时，将大流量的阀门关闭，采用小流量进行最后的灌装。灌装主机控制系统主要由触摸屏、PLC、称重仪表以及各种开关构成。触摸屏实现了友好的人机操作界面，提供了状态监控、重量显示、参数设定、故障显示等功能。PLC完成了输送线的启/停、阀门的开/关控制。称重仪表将压力传感器的模拟信号转换为数字信号，并将经过滤波等处理后的结果通过串口传送到PLC，且其本身具有两个数字输出点，可以直接对阀门进行控制，使得控制系统的响应速度大为提高，从而提高了整个系统的灌装精度。
本文主要介绍了全自动气雾剂灌装机中液体灌装部分的控制系统，对控制结构进行了较为详细的阐述。对于液体灌装来说，对其性能的考核主要包括灌装速度、精度以及长期运行的可靠性，这些性能指标是我们一直研究的方向。
